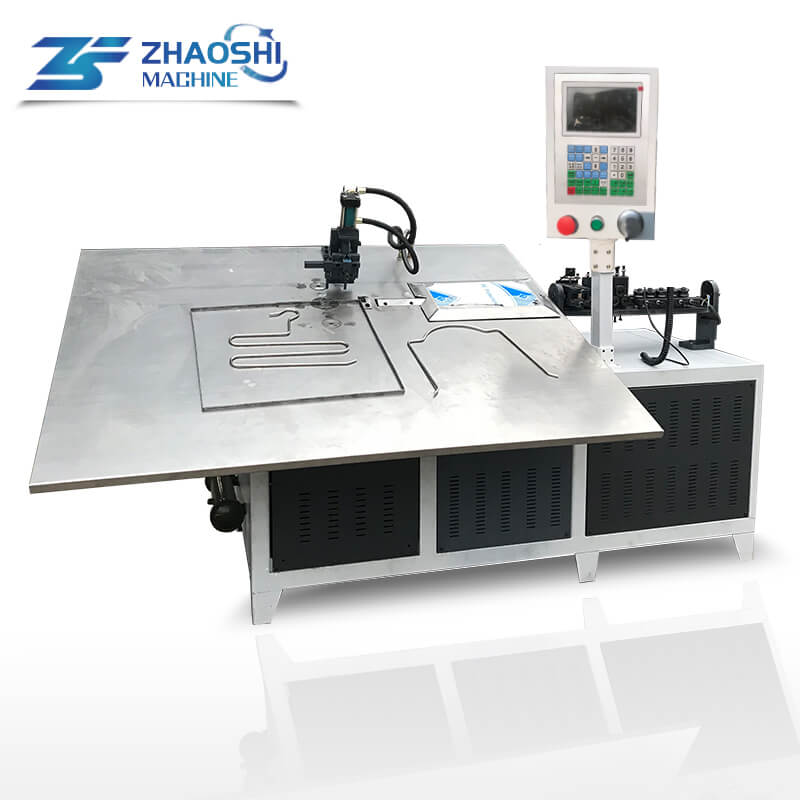

2D 彎線機機器原理
1、伺服成型彎線機設備選用細分驅動器控制高精度步進電機送線，機械傳動選用精密齒輪連接，永遠保持不變的送線精度和送線速度；
2、剪切油缸液壓站配備強制風冷散熱器，加倍延長液壓系統元件的使用壽命；
3、控制系統采用 PLC 與文本顯示器連接，既方便操作，又保證了控制系統的穩定性，而且設計產數量預置功能控制整機運行。由精密步送電送線輪轉動，用 PLC 與文本顯示器代替步進電機控制器，可以根據需要任意修改步進電機緩升緩降曲線與步進電機最高轉速，杜絕了機械傳動的沖擊，絕對保證了實際傳送鐵線長度與理論計算長度一致；
4、伺服成型彎線機在設計預算時，已經把每 MM 長度分為 10 段脈沖，進一步確保了長度精度設置；可調液壓油缸剪切，可以保證圓圈切口的整齊性，剪切時間和退刀時間均可以在文本顯示器上直接修改； 5、伺服成型彎線機設計有手動慢速送料、慢速退料功能，操作簡單、減少材料損耗

彎線機參數

品名	2D 彎線機
型號	2.0MM-6MM 彎線機	3-8MM	6-10MM	8-12MM
送線輪數	3 軸	4 軸	5 軸	6 軸
伺服電機功率	4.6KW	5.2KW	10.0KW	14.0KW
送線速度	50m/min	45m/min	40m/min	35m/min
油缸切刀	Φ6	Φ8	Φ10	Φ12
調直輪數	8 組	8 組	10 組	10 組
折彎精度	±0.5mm	±0.5mm	±0.5mm	±0.5mm
送線精度	±0.1mm	±0.1mm	±0.1mm	±0.1mm
適應線材	圓線、扁線、方線	圓線、扁線、方線	圓線、扁線、方線	圓線、扁線、方線
周長范圍	以設備臺面為準	以設備臺面為準	以設備臺面為準	以設備臺面為準
儲存	1000 組數據 .80 個動作一組	1000 組數據 .80 個動作一組	1000 組數據 .80 個動作一組	1000 組數據 .80 個動作一組
最大折彎速度	2000 轉 /min 角 度 ±180°	1500 轉 /min 角 度 ±180°	1000 轉 /min 角 度 ±180°	500 轉 /min 角 度 ±180°
輸入電源	380V/50HZ/3PH 接地線	380V/50HZ/3PH 接地線	380V/50HZ/3PH 接地線	380V/50HZ/3PH 接地線
液壓油型號	抗磨 46#/68#	抗磨 46#/68#	抗磨 46#/68#	抗磨 46#/68#
機器重量	950KW	1100KW	2400KW	2800KW
外觀尺寸（長 X 寬 X 高）	2100MM*900MM*1530MM	2200MM*1050MM*1600MM	2960MM*1400MM*1560MM	3100MM*1500MM*1650MM

備注：本產品的售價和參數僅為參考數值，可根據親的產品進行設備定制，如有意向的親先咨詢客服，客服電話：13928290078，不便之處請見諒??！
廣東趙氏精密機電有限公司 專注于五金機械的研發，擁有多年行業經驗，主要生產全自動平面二維彎線機、全自動打圈機、排焊機、對碰焊機、調直機、彎框機、風扇網罩生產設備等機器。
